Любой импульс или сигнал, распространяющийся по шине, отражается от препятствий на своем пути. Отражений нет только в случае идеальной однородности и бесконечной протяженности среды, по которой распространяется сигнал.

Концы шины являются неоднородностями и поэтому так или иначе вызывают отражения, которые взаимодействуют с передаваемым сигналом, что ухудшает его качество. Вот почему отражения пытаются ликвидировать, применяя терминацию, т.е. устанавливая на конце шины резистор.

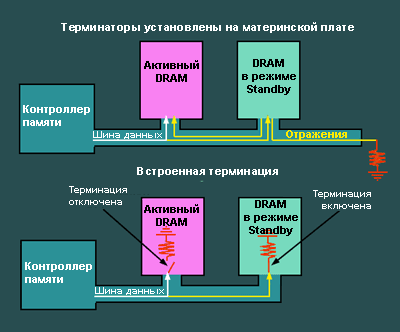

В случае памяти DDR терминирующие резисторы устанавливаются на материнской плате (обычно они располагаются в ряд параллельно слотам DIMM). Как показано на схеме, это приводит к отражениям от неактивного в данный момент чипа памяти.

В случае встроенной терминации (используемой в DDR2) поглощение отражения происходит внутри чипа памяти. Во избежание ослабления сигнала, идущего к активному банку, добавляются переключатели, отключающие встроенную терминацию одновременно с доступом к чипу и включающие ее при переходе чипа в режим active standby. Для шины данных (DQ Bus), стробов данных (DQ Strobe) и масок записи (DQ Mask) используется независимая встроенная терминация. Обсудить статью на форуме!
