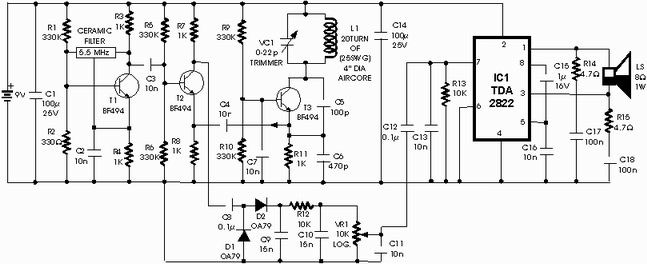

Схема, описанная здесь представляет классический металлоискатель. Работа схемы основана на принципе супергетеродинного
преобразования частоты, которое обычно используется в супергетеродинном
приемнике. Используется два генератора радиочастоты, частоты которых
составляют 5.5 МГЦ. Первый РЧ генератор собран на транзисторе T1 BF
494, частота генератора стабилизирована кварцем (используется керамический
фильтр на частоту 5.5MHz, который обычно используется в тракте ПЧ Звука
телевизора). Второй РЧ генератор по схеме "Колпитца" собран на транзисторе
T3 (BF494). Частота задается параметрами индуктивности L1 и конденсатором
VC1. Частоты двух РЧ генераторов смешиваются в смесителе, собранном
на транзисторе T2 (BF 494). Сигнал разностной частоты с коллектора
транзистора T2 поступает на детектор собранный на диодах D1 и D2 (OA
79). Пульсации напряжения сглаживаются фильтром низких частот, собранном
на элементах R12,C6,C10. Через регулятор уровня сигнал далее поступает
на усилитель низкой частоты IC1 (2822M).
Катушка индуктивности L1 содержит 15
витков провода 0.25, намотанного на оправке диаметром 10 см и закрепленного
лаком. После настройки частоты обоих генераторов в отсутствие металлических
предметов должны точно совпадать, что бы на выходе УНЧ получить нулевые
биения разности частот. Настройка проводится подбором номинала подстроечного
конденсатора VC1. При правильной настройке в громкоговорителе отсутствует
тон разностной частоты. При появлении вблизи катушки L1 металлических
предметов, частота LC генератора изменяется и в громкоговорителе прослушивается
тон разностной частоты. Его громкость регулируется переменным резистором
VR1.
