«Геймерская» модификация мыши (Модификация оптической мыши)

«Геймерская» модификация мыши

Хотабыч

Дата: Воскресенье, 15.06.2014, 16:49 | Сообщение # 1

Группа: Модераторы

Сообщений: 25

Награды: 3

Репутация: 6

Статус: Оффлайн

Не хватает скорости «кликов-выстрелов» при игре? Программного обеспечения выполняющего такую функцию не существует? Или, может быть, нет возможности воспользоваться такими программами? Решение есть - маленькая модификация мыши (ЛЮБОЙ мыши! Но лучше ненужной которую не жалко испортить), которая позволит Вам увеличить количество нажатий на кнопку огня до бесконечности! Ну что, приступаем?

Увеличьте картинку для нормального просмотра кликнув по ней 1 раз

Для успешного выполнения миссии нам понадобятся:

Микросхема таймера 555 (LM555, например)
Гнездо для микросхемы DIP 8pin
Резистор 10 кОм
Резистор 1 кОм
Конденсатор 4.7 мкФ (напряжение не имеет значения, т.к. в USB больше 5 В не бывает)
Нормально разомкнутая кнопка.
Немного проводов
Клей (в идеале - термоклей)
Инструменты, необходимые для пайки и работы с проводами (см. фото).

Теперь приступим к пайке. К сожалению, если вы в этом деле новичок - Вам придется просить о помощи более опытного радиолюбителя, т.к. паять мы будем «на весу», то есть не использую плату. Использовать такую технику можно только для очень маленьких схем, когда использовать печатную плату нецелесообразно.

Немного прокомментирую схему.
Выводы N6 и N2 микросхемы таймер соединены вместе, а N5 и N4 не используются вообще. Питание 5 В подключается к красному проводу USB кабеля, земля (GND) - к черному.To Left Mouse Button мы подключаем к левой кнопке мыши - каким образом, узнаете дальше. И не забудьте установить конденсатор правильно (соблюдайте полярность)! Не жалейте изоляционной ленты! Убедитесь, что бы ни одно соединение не соприкасалось с другим. «Имплантат» готов, пора браться за «пациента» - разбираем ее. Достаем печатную плату - никаких частей корпуса не должно остаться - нам нужен доступ к обеим сторонам платы.

Предстоит разобраться куда припаивать нашу дополнительную кнопку (To Left Mouse Button). Попытайтесь найти, какая часть кнопки ведет к микропроцессору мыши, а какая к питанию. Если схема очень запутанная - используйте мультиметр. Нашли? Отлично! Припаиваем 3-ий вывод микросхемы-таймера (To Left Mouse Button) к этой части кнопки.

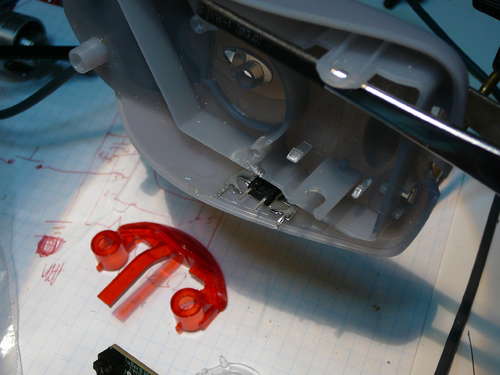

Теперь пора взяться за механическую часть модификации - кнопку. Включаем воображение - находим место для кнопки, тут уж дать точные указания нельзя - все зависит от корпуса мыши и от ваших предпочтений. Просверливаем отверстие. НЕ ПРОЖИГАЕМ! Помимо того что вы испортите корпус мыши (а если еще мышь окажется качественной, то вам придется уж очень постараться что бы прожечь дыру в хорошем слое пластика), отверстие выйдет некрасивым, да и жалу паяльника причините немалый вред.

Используя эпоксидную смолу ил термоклей (предпочтительнее) фиксируем положение кнопки. Соединяем кнопку с электронной частью модификации (все это делаем по схеме, которую можете найти в самом начале статьи). Попытайтесь ничего не замкнуть! Ура! Готово! Сверяем результаты (в виртуальном мире конечно):
